Tágulást kompenzáló mélyhornyú golyóscsapágy

A táguláskompenzáló mélyhornyú golyóscsapágy működési elve

A modern iparban a mélyhornyú golyóscsapágyakat széles körben használják különféle mechanikai berendezésekben egyszerű szerkezetük, erős teherbíró képességük és zökkenőmentes működésük miatt. Azonban kemény munkakörülmények között, mint például magas hőmérséklet, nagy sebesség vagy nagy terhelés, a hagyományos mélyhornyú golyóscsapágyak méretváltozásokat okozhatnak olyan tényezők miatt, mint például a hőtágulás, ami viszont befolyásolja a teljesítményüket. Megalakult a kompenzáló mélyhornyú golyóscsapágy. Egyedülálló tágulás-kompenzációs mechanizmust használ annak biztosítására, hogy a csapágy stabil működési állapotot tudjon fenntartani, amikor a méret megváltozik.

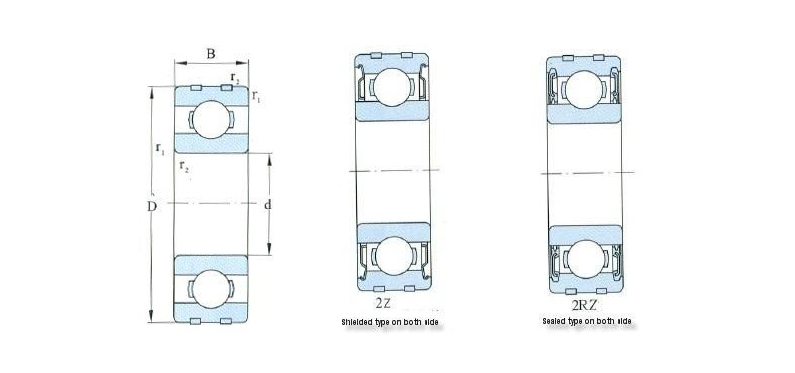

Az alapvető szerkezet a táguláskompenzáló mélyhornyú golyóscsapágy hasonló a hagyományos mélyhornyú golyóscsapágyakhoz, tartalmaz egy külső gyűrűt, egy belső gyűrűt, egy acélgolyókészletet és egy ketrecet. Jellemzője azonban a speciális táguláskompenzációs mechanizmusban rejlik, amelyet általában speciálisan kialakított anyagokkal, szerkezetekkel vagy előfeszítés beállítással érnek el.

1. A tágulási kompenzációs mechanizmus működési elve
Hőtágulás és méretváltozás:
Magas hőmérséklet, nagy sebesség vagy nagy terhelés mellett nagy mennyiségű hő keletkezik a csapágy belsejében. Ez a hő a csapágy különböző alkatrészeinek hőtágulását okozza, ami méretváltozásokat okoz. Ez a méretváltozás a csapágy belső és külső gyűrűi közötti hézag növekedését okozhatja, ami befolyásolja a csapágy stabilitását és teljesítményét.
A tágulási kompenzációs mechanizmus funkciója:
Ennek a méretváltozásnak a megbirkózása érdekében az expanziókompenzáló mélyhornyú golyóscsapágy táguláskompenzációs mechanizmust alkalmaz. Ez a mechanizmus általában a következő típusokat tartalmazza.
(1) Anyagkompenzáció: A csapágy egyes részei speciális hőtágulási együtthatóval rendelkező anyagokból készülnek. Ha a hőmérséklet emelkedik, ezeknek az anyagoknak a hőtágulási együtthatója nagyobb, mint más alkatrészeké, ezáltal automatikusan kompenzálja a méretváltozásokat.
(2) Szerkezeti kompenzáció: A csapágy egyes szerkezeti részeit úgy tervezték, hogy visszahúzhatóak vagy deformálhatók legyenek. Amikor a csapágy mérete megváltozik, ezek a szerkezeti részek ennek megfelelően deformálódni fognak, hogy stabil rés maradjon a csapágy belső és külső gyűrűi között.
(3) Előfeszítés kompenzáció: A csapágy előfeszítésének beállításával automatikusan megnőhet, ha a hőmérséklet emelkedik, hogy kompenzálja a hőtágulás okozta méretváltozást.
Konkrét megvalósítási mód:
A táguláskompenzációs mechanizmus konkrét megvalósítási módja a csapágy kialakításától függően változik. Például egyes kiviteleknél a csapágy belső vagy külső gyűrűje kétrétegű szerkezetű lehet, és a belső és a külső réteget rugalmas elemek kötik össze. Ha a hőmérséklet emelkedik, a belső és a külső réteg közötti rugalmas elem deformálódik, ezáltal automatikusan beállítja a belső és külső gyűrűk közötti rést.

2. Működési hatás és előnyei
Az expanziókompenzáló mélyhornyú golyóscsapágy a táguláskompenzációs mechanizmus alkalmazásával stabil működési állapotot tud fenntartani, ha a méret megváltozik. Ennek a csapágynak a következő előnyei vannak.
Erős alkalmazkodóképesség: Alkalmazkodni tud a méretváltozásokhoz zord munkakörülmények között, például magas hőmérséklet, nagy sebesség és nagy terhelés esetén, hogy biztosítsa a csapágy stabil működését.
Nagy megbízhatóság: A méretváltozás automatikus kompenzálásával csökkenti a méretváltozás okozta meghibásodást és sérülést, valamint javítja a csapágy megbízhatóságát.
Alacsony karbantartási költség: Mivel a méretváltozás okozta meghibásodások és károk csökkennek, a karbantartási költség és a használati kockázat is csökken.

Az expanziókompenzáló mélyhornyú golyóscsapágy egy egyedülálló táguláskompenzációs mechanizmus révén megoldja a méretváltozás problémáját, amely a hagyományos mélyhornyú golyóscsapágyaknál előfordulhat zord munkakörülmények között, mint például magas hőmérséklet, nagy sebesség vagy nagy terhelés. Ennek a csapágynak az előnye az erős alkalmazkodóképesség, a nagy megbízhatóság és az alacsony karbantartási költség, valamint széles körű alkalmazási lehetőségei vannak a modern iparban.
