Egyirányú nyomógolyós csapágyak gömbházas alátétekkel
Egyirányú nyomógolyós csapágyak gömbházas alátétekkel

Nyomós golyóscsapágyak

Egyirányú nyomógolyós csapágyak gömbházas alátétekkel

Leírás:

Az egyirányú axiális golyóscsapágyak gömbház-alátétekkel olyan csapágytípusok, amelyek csak egyirányú axiális terhelések fogadására szolgálnak. Ezek a csapágyak egy tengely alátétből, egy gömbölyű domború külső felületű ház alátétből, valamint egy golyós és kosár szerelvényből állnak. A ház alátét gömb alakú ülékkel rendelkezik, hogy kompenzálja az eltolódást vagy a szerelési hibákat. A gömb alakú ház alátét lehetővé teszi, hogy a csapágy bizonyos eltéréseket alkalmazzon a tengely és a ház között, ami segít csökkenteni a súrlódást és a kopást. Ez a tervezési funkció különösen hasznos azokban az alkalmazásokban, ahol működés közben a tengely elhajlása vagy beállítási eltérése előfordulhat.

Kapcsolat Érdeklődés
ELŐZŐ:Kétirányú golyóscsapágyak
KÖVETKEZŐ:Nincs következő cikk

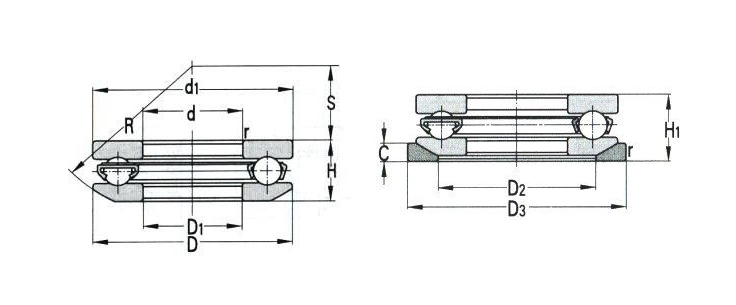

Termék részletei

Alap méretek Alap terhelési besorolás
(KN) 		Sebesség korlátozása
(r/perc) 		Csapágyszám Méretek A felépítmény és a filca méretei
(mm) 		mise
kg
d(mm) D(mm) rmin Kr Cor Zsír Olaj d1 D1 D2 D3 C H1 R S H da(perc) Da(max) ra(max)
30 52 0.6 26.6 39.9 3600 4800 53206 U206 52 32 42 55 5.5 20 45 22 17.8 43 42 0.6 0.180
35 62 1 37.3 55.5 3000 4000 53207 U207 62 37 48 65 7 22 50 24 19.9 51 48 1 0.263
40 68 1 46.9 78.4 2800 3800 53208 U208 68 42 55 72 7 23 56 28.5 20.3 57 55 1 0.395
45 73 1 47.7 81.3 2600 3600 53209 U209 73 47 60 78 7.5 24 56 26 21.3 62 60 1 0.400
50 110 1.5 159 197 - - 53410M 110 52 - - - - 90 35 45.6 - - - 1.92
55 90 1 69 123 1900 2800 53211 U211 90 57 72 95 9 30 72 35 27.3 76 72 1 0.747
60 110 1 130 208 - - 53312 110 62 - - - - 90 41 38.3 - - - 1.44
65 100 1 74.9 151 1800 2600 53213 U213 100 67 82 105 9 32 80 40 28.5 86 82 1 0.898
70 130 1.1 148 250.6 1400 1900 53314 U314 125 72 98 130 13 48 100 43 44.2 103 98 1 2.51
70 125 1.1 148 250.6 - - 53314 125 72 - - - - 100 43 44.2 - - - 2.10
70 105 1 59 161 1800 2600 53214 U214 105 72 88 110 9 32 80 38 28.8 91 88 1 0.961
75 110 1 82.1 172.7 1700 2400 53215 U215 110 77 92 115 9.5 32 90 49 28.2 96 92 1 1.15
80 115 1 86.6 193.2 1700 2400 53216 U216 115 82 98 120 10 33 90 46 29.5 101 98 1 1.18
80 145 1.5 181 315 1200 1700 53316 U316 140 82 110 145 15 52 112 50 47.6 116 110 1.5 3.17
85 180 1.1 336 534 - - 53417M 177 88 - - - - 140 47 77 - - - 8.95
90 135 1.1 133 285 1500 2000 53218 U218 135 93 110 140 13.5 42 100 45 38.5 117 110 1 2.33
100 170 1.5 282 498 950 1400 53320 U320 170 103 135 175 18 64 125 46 59.2 142 135 1.5 5.83
100 170 1.5 282 498 - - 53320 170 103 - - - - 125 46 59.2 - - - 4.90
100 205 3 448 775 700 950 53420M U420 205 103 155 220 27 98 160 50 90 165 155 2.5 16.5
100 205 3 421 734.5 700 950 53420 U420 205 103 155 220 27 98 160 50 90 165 155 - 16.2
110 160 1.1 170 392.5 1200 1700 53222 U222 160 113 135 165 14 45 125 65 40.2 140 135 1 2.87
110 190 2 304 588 850 1200 53322M U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 9.05
110 190 2 304 588 850 1200 53322 U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 8.78
120 170 1.1 168 399 1100 1600 53224 U224 170 123 145 175 15 46 125 61 40.8 150 145 1 3.07
Alap méretek Alap terhelési besorolás
(KN) 		Sebesség korlátozása
(r/perc) 		Csapágyszám Méretek A felépítmény és a filca méretei
(mm) 		mise
kg
d(mm) D(mm) rmin Kr Cor Zsír Olaj d1 D1 D2 D3 C H1 R S H da(perc) Da(max) ra(max)
120 205 2.1 129 400 800 1100 53324M U324 205 123 165 220 22 80 160 63 74.1 173 165 2 12.3
120 205 2.1 129 400 800 1100 53324 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324/YB2 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324U/YB2-1 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
130 265 4 637 1284 - - 53426M U426 265 134 200 280 38 128 200 58 115.2 - - - 34.8
130 265 4 637 1284 - - 53426 U426 265 134 200 280 38 128 200 58 115.2 - - - 34.6
150 250 2.1 429 1021 - - 53330M U330 245 154 200 260 26 92 200 89.5 83.7 - - - 19.5
150 250 2.1 429 1021 - - 53330 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.0
150 250 2.1 429 1021 - - 53330/YB2 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.6
150 250 2.1 429 1021 - - 53330 245 154 - - - - 200 89.5 83.7 - - - 15.1
150 295 4 673 1479 - - 53430M U430 295 154 225 310 41 140 225 69 125.9 - - - 44.1
220 297 2 366 1148 - - 53244 U224 297 224 260 310 25 75 225 118 65.6 - - - 15.6
300 375 2.5 382 1483 - - - 375 300.3 340 385 17 75 320 202 70 - - - 17.2
430 580 3.7 922 4348 - - - 580 430.5 500 610 45 150 500 301.3 131.7 - - - 129

Nyomós golyóscsapágyak

Egyirányú golyóscsapágyak

Egyirányú golyóscsapágyak
Kétirányú golyóscsapágyak

Kétirányú golyóscsapágyak
Egyirányú nyomógolyós csapágyak gömbházas alátétekkel

Egyirányú nyomógolyós csapágyak gömbházas alátétekkel
Rólunk
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. professzionális Kínai Egyirányú nyomógolyós csapágyak gömbházas alátétekkel Beszállítók és Nagykereskedők Egyirányú nyomógolyós csapágyak gömbházas alátétekkel GyártókKelet-Kína partján, a gyönyörű és ősi Ningbo városában található egy feltörekvő vállalkozás, a Ningbo Demy (D&M) Bearings Co., LTD. Leányvállalata, a Ningbo Giant Bearing Manufacturing Co., Ltd ipari és autóipari alkalmazásokhoz készült kiváló minőségű csapágyakra specializálódott.
Média
Üzenet visszajelzés
Nyomós golyóscsapágyak Iparági ismeretek

Egyirányú nyomógolyós csapágyak gömbházas alátétekkel

Egyirányú tolóerős golyóscsapágyak gömb alakú ház alátétekkel főként belső gyűrűből, gördülő elemből, ketrecből és külső gyűrűből állnak. A belső gyűrű a csapágy fő teherhordó eleme, általában szorosan illeszkedik a forgó tengelyhez. Felülete futópályákkal van kialakítva a gördülő elemekkel való érintkezéshez és az axiális terhelések átviteléhez. A belső gyűrű anyaga általában nagy szilárdságú ötvözött acél, hogy megfelelő szilárdságot és kopásállóságot biztosítson. A gördülőelem a csapágy kulcseleme, általában precíziósan megmunkált acélgolyók sorozatából áll, amelyek a belső és a külső gyűrűk futópályái között helyezkednek el, és gördüléssel axiális terhelést adnak át. A gördülőelemek számát, méretét és anyagát a csapágy teherbírásának és munkakörülményeinek megfelelően választjuk ki. A ketrec a gördülőelemek helyzetének rögzítésére szolgál, és biztosítja, hogy azok egyenletesen oszlanak el a belső és a külső gyűrűk között, hogy megakadályozzák a kölcsönös ütközést és kopást. A ketrec kialakításánál figyelembe kell venni a gördülőelemek számát, méretét és elrendezését a csapágy stabilitásának és megbízhatóságának biztosítása érdekében. A külső gyűrű a csapágy másik fontos csapágyalkatrésze. Szerkezeti jellemzője a gömb alakú ülésgyűrű kialakításában rejlik. A gömb alakú ülésgyűrű lehetővé teszi a csapágy bizonyos szögeltérését a beszerelés során, hogy alkalmazkodjon a tengely enyhe eltolásához. Ez a kialakítás rugalmasabbá teszi a csapágyat a szerelés során, és csökkenti a beépítési pontosság követelményeit.

1. Szerkezeti jellemzők
Gömb alakú ülésgyűrű kialakítása: A gömb alakú ülésgyűrű ennek a csapágynak az egyik fő jellemzője. Lehetővé teszi a csapágy bizonyos szögeltérését a szerelés során, hogy alkalmazkodjon a tengely enyhe eltolásához. Ez a kialakítás nemcsak a csapágy alkalmazkodóképességét javítja, hanem csökkenti a beépítési pontosság követelményeit is, így a csapágy bonyolult munkakörülmények között is stabilan működik.
Nagy pontosságú versenypálya: A belső és külső gyűrűk futópályái precíziós megmunkálásúak, hogy a gördülő elemek simán gurulhassanak a versenypályák között. Ez a nagy pontosságú kialakítás nemcsak a súrlódási veszteséget csökkenti, hanem javítja a csapágy terhelhetőségét és élettartamát is.
Kiváló minőségű gördülő elemek: A gördülőelemek általában nagy pontosságú acélgolyókból készülnek, kiváló kopásállósággal és teherbírással. A gördülőelemek számát, méretét és anyagát a csapágy teherbírásának és munkakörülményeinek megfelelően választják ki, hogy biztosítsák a csapágy stabilitását és megbízhatóságát.
Erős ketrec: A ketrec nagy szilárdságú anyagból készült, amely rögzíti a gördülő elemek helyzetét, és megakadályozza a kölcsönös ütközést és kopást. A ketrec kialakításánál figyelembe kell venni a gördülőelemek számát, méretét és elrendezését a csapágy stabilitásának és megbízhatóságának biztosítása érdekében.

2. Funkcionális megbeszélés
Az egyirányú tolóerős golyóscsapágyak gömbház-alátétekkel főként axiális terhelések egyirányú elviselésére szolgálnak, és lehetővé teszik a forgó részek szabad mozgását egyetlen irányban. Egyedülálló gömb alakú ülésgyűrű kialakítása lehetővé teszi, hogy a csapágy alkalmazkodjon az enyhe tengelyeltérésekhez, miközben fenntartja a stabil működési állapotot. Az ilyen típusú csapágyak fontos szerepet játszanak a precíziós mechanikus erőátviteli rendszerekben, például olyan kulcsfontosságú alkatrészekben, mint az autómotorok és a szerszámgépek orsói.
