Kettős tömítésű mélyhornyú golyóscsapágy

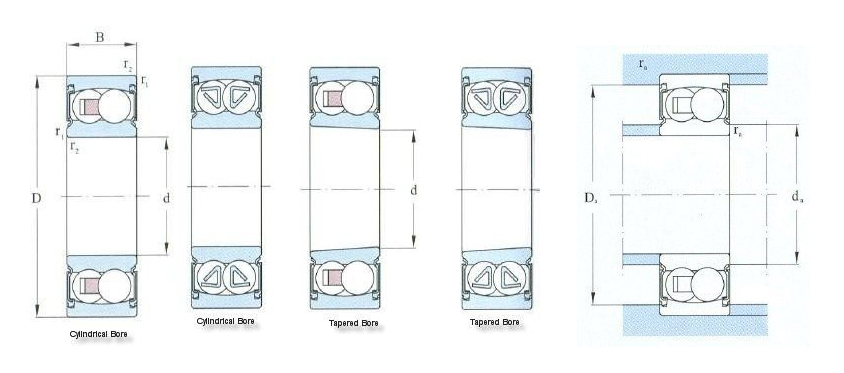

Kettős tömítésű mélyhornyú golyóscsapágy szerkezet

Kettős tömítésű mélyhornyú golyóscsapágy egy nagy teljesítményű, nagy megbízhatóságú csapágytípus. Egyedülálló kétoldalas tömítési kialakítása lehetővé teszi, hogy a csapágy hatékonyan megakadályozza a külső szennyező anyagok behatolását, miközben sugárirányú és axiális terhelést visel, biztosítva a csapágy belső környezetének tisztaságát és kenését.

1. Szerkezeti összetétel
A kettős tömítésű mélyhornyú golyóscsapágy főként a következő részekből áll.
Külső gyűrű: A külső gyűrű gömb alakú, és nincs rajta futópálya. Belső felülete precízen megmunkált, hogy jó érintkezést biztosítson a gördülőelemmel. A külső gyűrű általában kiváló minőségű acélból készül, hogy biztosítsa szilárdságát és kopásállóságát.
Belső gyűrű: A belső gyűrű két futópályából áll, amelyek között a gördülőelem és a ketrec található. A belső gyűrű szintén kiváló minőségű acélból készült, és hőkezelt, hogy javítsa keménységét és kopásállóságát.
Gördülőelem: A gördülőelem általában nagy pontosságú acélgolyókat használ, darabszámát, átmérőjét és anyagát a csapágy teherbírása és használati körülményei szerint határozzák meg. A gördülő elem a belső és a külső gyűrű között gördül, és radiális és axiális terhelést visel.
Ketrec: A ketrec a gördülő elemek rögzítésére szolgál, hogy megakadályozza azok ütközését és kopását. A ketrec általában acéllemez bélyegző hullámformából vagy megmunkált tömör szerkezetből készül, anyaga lehet acél, sárgaréz vagy műszaki műanyag.
Tömítőgyűrű: A tömítőgyűrű a kettős tömítésű mélyhornyú golyóscsapágy kulcseleme. Egyedülálló kialakítása hatékonyan akadályozza meg a külső szennyeződések bejutását a csapágyba. A tömítőgyűrű általában rugalmas anyagokból, például gumiból vagy politetrafluor-etilénből készül, és jó tömítéssel és kopásállósággal rendelkezik.

2. Tömítés kialakítása
A Double Sealed mélyhornyú golyóscsapágy tömítési kialakítása egyedülálló tulajdonsága. A csapágy mindkét végére tömítőgyűrűket szerelnek fel, hogy a csapágy belseje teljesen el legyen szigetelve a külvilágtól. A tömítőgyűrű szorosan érintkezik a csapágy belső és külső gyűrűjével, hogy megakadályozza a por, nedvesség és egyéb szennyeződések bejutását a csapágyba. A tömítőgyűrű bizonyos rugalmassággal is rendelkezik, amely alkalmazkodni tud a csapágy enyhe deformációjához működés közben, és biztosítja a tömítő hatás tartósságát.

3. Anyagválasztás
A kettős tömítésű mélyhornyú golyóscsapágy anyagának kiválasztása nagyon kritikus. A csapágy belső és külső gyűrűi, gördülőelemei és ketrecei általában kiváló minőségű acélból készülnek, hogy biztosítsák szilárdságukat és kopásállóságukat. A tömítőgyűrű rugalmas anyagokból, például gumiból vagy politetrafluor-etilénből készül, amely jó tömítéssel és kopásállósággal rendelkezik. Ezenkívül a csapágyat megfelelő mennyiségű zsírral kell feltölteni, hogy biztosítva legyen a csapágy működés közbeni kenőhatása.

4. Gyártási folyamat
A kettős tömítésű mélyhornyú golyóscsapágy gyártási folyamata nagyon kényes. A csapágy belső és külső gyűrűit, gördülőelemeit és ketreceit precízen meg kell dolgozni és hőkezelni, hogy biztosítsák méretpontosságukat és teljesítménykövetelményeiket. A tömítőgyűrűt speciális eljárással gyártják, hogy biztosítsák tömítő hatását. A csapágyakat az összeszerelés során szigorúan meg kell tisztítani és kenni kell, hogy biztosítsa belső környezetének tisztaságát és kenését.
