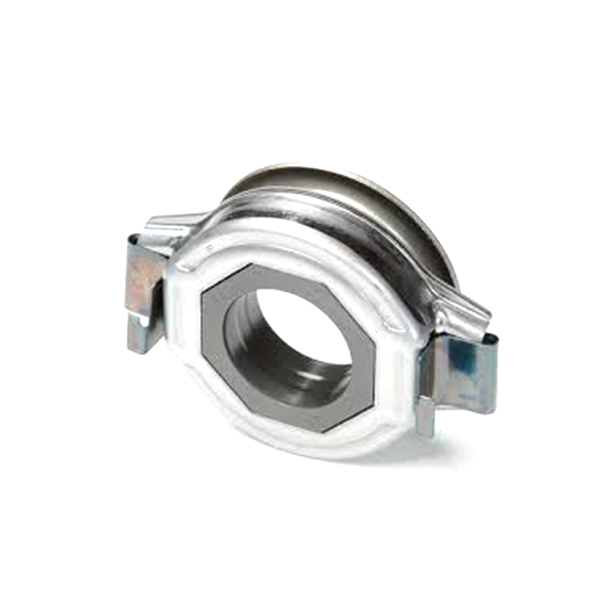

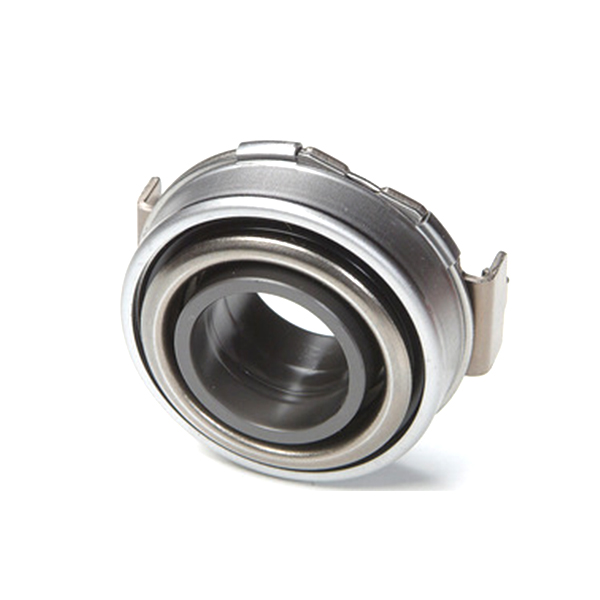

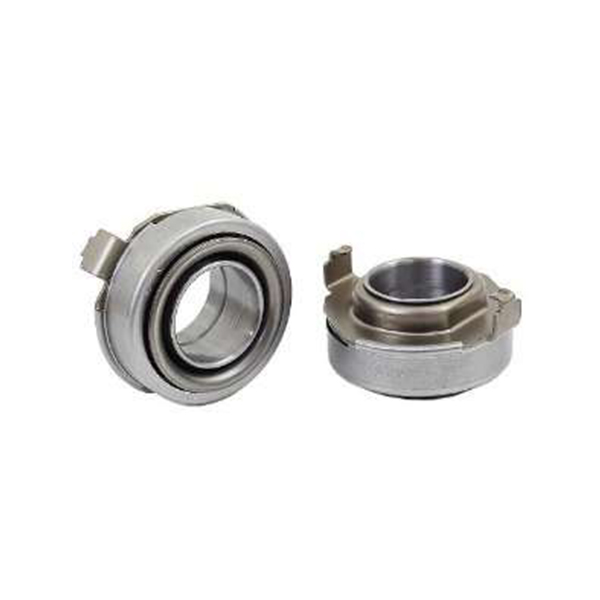

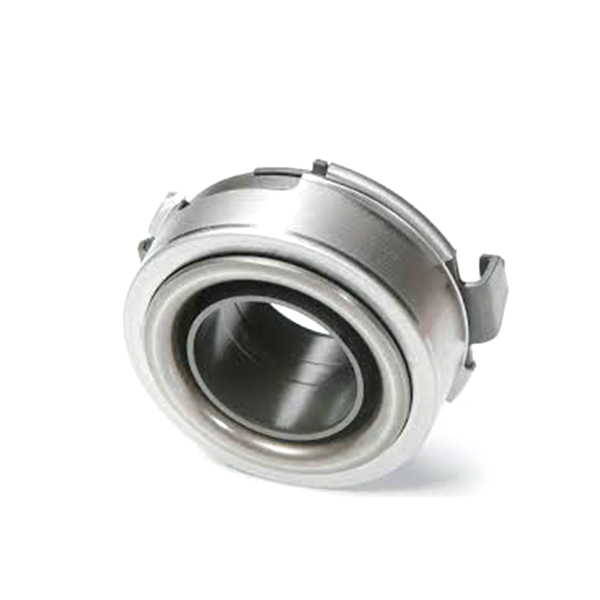

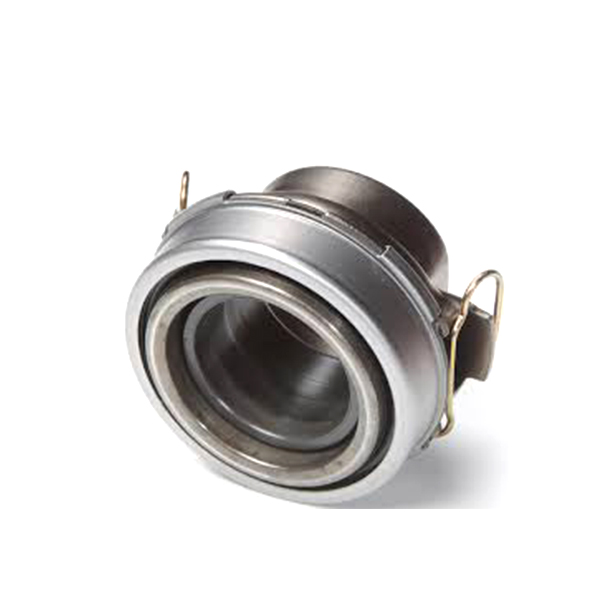

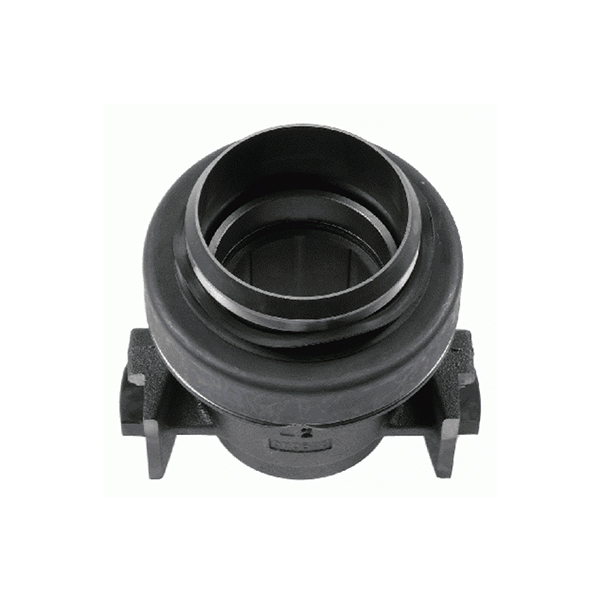

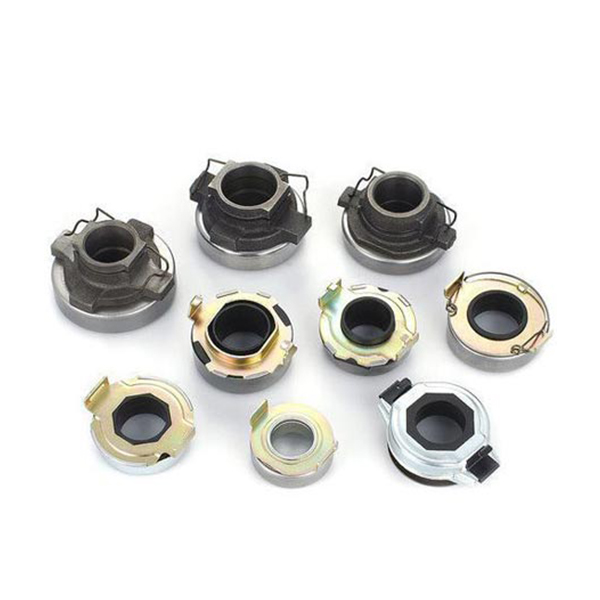

Autóipari tengelykapcsoló kioldó csapágy

Hogyan működik a tengelykapcsoló kioldó csapágya?

A autóipari tengelykapcsoló kioldó csapágy létfontosságú szerepet játszik a kézi sebességváltó rendszerében. Felelős a motor és a sebességváltó szétválasztásáért, amikor a vezető lenyomja a tengelykapcsoló-pedált, így a sebességváltás zökkenőmentes. A tengelykapcsoló-kioldó csapágy működési elve a részletes bemutatás érdekében a következő lépésekre osztható:
A tengelykapcsoló rendszer összetétele:
Kuplungpedál: Az a rész, amelyet a vezető a lábával megnyom.
Tengelykapcsoló villa: A pedál mozgását mechanikus kapcsolaton keresztül továbbítja a tengelykapcsoló kioldó csapágyához.
Tengelykapcsoló kioldó csapágy: A tengelykapcsoló villa és a nyomólap közé csatlakozik, felelős a tényleges leválasztásért.
Kuplung nyomótárcsa: A lendkerékre rögzítve, szorosan érintkezik a kuplungtárcsával, amikor a kioldó csapágy megnyomja a nyomólapot, a tengelykapcsoló tárcsa leválik a lendkerékről.
Kuplungtárcsa: A lendkerék és a nyomólap között található, és a motor erejét a súrlódás révén továbbítja a sebességváltónak.
A tengelykapcsoló pedál lenyomása:
Amikor a vezető megnyomja a tengelykapcsoló-pedált, az erő a tengelykapcsoló-villán keresztül a tengelykapcsoló-kioldó csapágyra jut.
A clutch release bearing moves forward, contacts and pushes the finger (usually a spring leaf) on the pressure plate.
Az elválasztás folyamata:
A clutch release bearing pushes the finger on the pressure plate, and the pressure plate is pushed back away from the clutch disc.
Ahogy a nyomólap hátrafelé mozog, a tengelykapcsoló tárcsa és a lendkerék közötti érintkezési nyomás csökken, végül teljesen elválik.
Miután a kuplungtárcsát leválasztották a lendkerékről, a motor teljesítménye már nem kerül át a sebességváltóba, és a sebességváltó fogaskerekei szabadon mozoghatnak a sebességváltás érdekében.
Engedje el a tengelykapcsoló pedált:
Amikor a vezető elengedi a tengelykapcsoló pedált, a tengelykapcsoló villa a visszahúzó rugó hatására visszahúzza a kioldó csapágyat eredeti helyzetébe.
A clutch release bearing stops pushing the finger of the pressure plate, and the pressure plate re-contacts the clutch disc closely under the action of the spring force.
A clutch disc re-contacts the flywheel, and the power of the engine is transmitted to the transmission again, and the vehicle continues to drive.

Melyek a gyakori tengelykapcsoló-kioldó csapágyhibák?

Bár a tengelykapcsoló-kioldó csapágy viszonylag egyszerű mechanikai alkatrész, az autó üzemeltetésében végzett gyakori üzemeltetési feladatai miatt hajlamos különféle meghibásodásokra. Az alábbiakban felsorolunk néhány gyakori tengelykapcsoló-kioldó csapágyhibát és azok okait:
Rendellenes zaj:
Ok: A rendellenes zajt általában a csapágykopás vagy az elégtelen kenés okozza. Ha a csapágyakban lévő golyók vagy görgők elkoptak, a csapágyak működés közben súrlódást okoznak, ami fém-fém súrlódási hangokat eredményez.
Tünetek: Éles súrlódási hang vagy zümmögő hang hallható a tengelykapcsoló-pedál lenyomásakor.
Viselés:
Ok: A hosszan tartó használat vagy a megfelelő kenés hiánya miatt a csapágyak gördülőelemei elkopnak, ami a csapágyak egyenetlen működését okozza.
Tünetek: A tengelykapcsoló lenyomásakor érdesnek érzi magát, és a tengelykapcsoló-pedál visszapattanó ereje gyengül.
Zavarás:
Ok: Idegen anyag került a csapágyba, vagy a kenőanyag megromlott, ami miatt a gördülőelemek nem tudnak szabadon gördülni, ami a csapágyak elakadását okozza.
Tünetek: A tengelykapcsoló működése lelassul, és nehéz rálépni vagy felemelni a pedált.
Csapágy sérülés:
Ok: A csapágy tömítése megsérült, vagy hosszabb ideig túlterhelt, ami a csapágy belső szerkezetének károsodását okozza.
Tünetek: A tengelykapcsoló rendszer teljesen meghibásodik, nem választható szét, és nem tud sebességet váltani.
Túlmelegedés:
Ok: A hosszú távú nagy terhelésű működés vagy az elégtelen kenés miatt a csapágyak túlmelegedhetnek, ami a belső gördülőelemek és a kenőanyagok meghibásodását okozhatja.
Tünetek: Működés közben a tengelykapcsoló szokatlanul melegnek érzi magát, sőt égett szaga is érezhető.
Sérült tömítés:
Ok: Ha a csapágy tömítése megsérül, a kenőolaj szivárog, amitől a csapágy elveszti a kenését, ami növeli a kopás és a meghibásodás kockázatát.
Teljesítmény: A tengelykapcsoló rendellenes működése, kenőolaj szivárog a csapágy körül.

Hogyan lehet megítélni, hogy ki kell-e cserélni a tengelykapcsoló kioldó csapágyát?

A problémás tengelykapcsoló kioldócsapágyak időben történő megítélése és cseréje a kulcsa a jármű normál működésének és biztonságos vezetésének. Íme néhány módszer és lépés annak eldöntésére, hogy a tengelykapcsoló kioldó csapágyát ki kell-e cserélni:
Auditív ellenőrzés:
Módszer: Amikor a motor alapjáraton jár, enyhén nyomja meg a tengelykapcsoló pedált, és figyelje a szokatlan zajt.
Ítélet: Ha éles súrlódást vagy zümmögő hangot hall, akkor előfordulhat, hogy a csapágy elkopott, vagy nincs megfelelően kenve.
Pedál tapintási ellenőrzés:
Módszer: Menet közben nyomja meg és engedje fel a tengelykapcsoló pedált, hogy érezze a pedál visszapattanását és simaságát.
Ítélet: Ha úgy érzi, hogy a pedál nem sima, vagy a visszapattanó erő gyengül lenyomásakor vagy elengedésekor, akkor előfordulhat, hogy a csapágy elkopott vagy beragadt.
Szemrevételezéses ellenőrzés:
Módszer: Ha a tengelykapcsoló rendszert karbantartják vagy cserélik, szerelje szét a tengelykapcsoló egységet, és ellenőrizze a kioldócsapágy megjelenését.
Ítélet: Ha a csapágyfelületen nyilvánvaló kopás, repedés vagy deformáció látható, az azt jelenti, hogy a csapágy sérült és cserére szorul.
Működési teljesítmény ellenőrzése:
Módszer: Tesztelje a jármű tengelykapcsoló működési teljesítményét, beleértve a váltás finomságát és a tengelykapcsoló-leválasztó hatást.
Ítélet: Ha nehéznek érzi a sebességváltást, vagy a tengelykapcsolót nem lehet teljesen szétválasztani, akkor előfordulhat, hogy a csapágy sérült vagy beragadt.
Rendszeres karbantartás:
Módszer: Rendszeresen ellenőrizze és karbantartsa a tengelykapcsoló rendszert, beleértve a csapágyak kenését és a kopás ellenőrzését.
Ítélet: A rendszeres karbantartással a csapágy esetleges problémái időben felfedezhetők a súlyos meghibásodások elkerülése érdekében.
Ellenőrizze a tengelykapcsoló pedált:
Módszer: Ellenőrizze a tengelykapcsoló-pedál magasságát és löketét, hogy a normál tartományon belül legyen.
Ítélet: Ha a pedál magassága túl magas vagy túl alacsony, vagy a löket rendellenes, akkor probléma lehet a tengelykapcsoló kioldó csapágyával vagy a tengelykapcsoló más alkatrészeivel.
Ellenőrizze a tengelykapcsoló villát:
Módszer: Ellenőrizze a tengelykapcsoló villa kopását és deformációját, hogy megbizonyosodjon arról, hogy megfelelően tudja továbbítani az erőt.
Ítélet: Ha a villa erősen kopott vagy deformálódott, előfordulhat, hogy a kioldócsapágy nem működik megfelelően, és a villát és a kioldócsapágyat egyidejűleg cserélni kell.
Tesztvezetés:
Módszer: Végezzen próbavezetést, és ügyeljen a tengelykapcsoló működési érzetére és váltására.
Ítélet: Ha a tengelykapcsoló nehezen kezelhető, vagy a sebességváltás nem egyenletes a próbaút során, akkor a kioldócsapágyban lehet probléma. A problémás tengelykapcsoló-kioldó csapágyak időben történő felfedezése és cseréje nemcsak a jármű normál működését biztosíthatja, hanem meghosszabbítja a tengelykapcsoló-rendszer egyéb alkatrészeinek élettartamát, valamint javítja a vezetési kényelmet és biztonságot.
