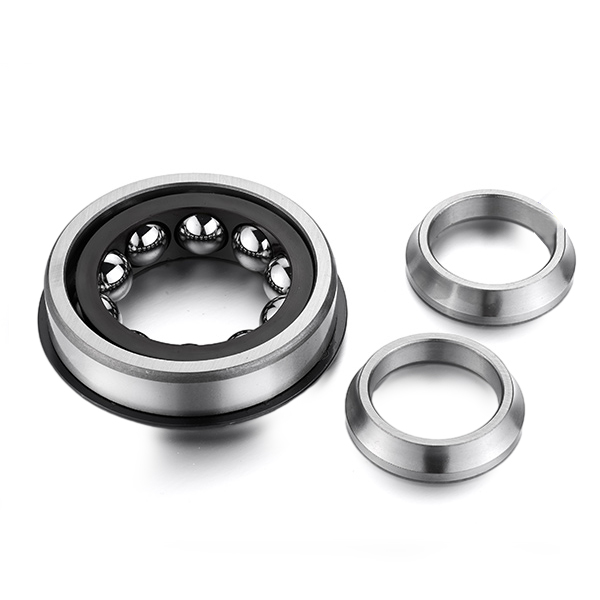

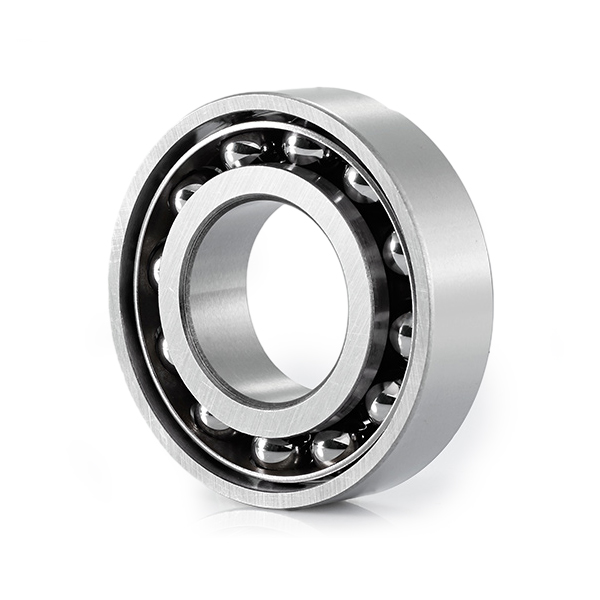

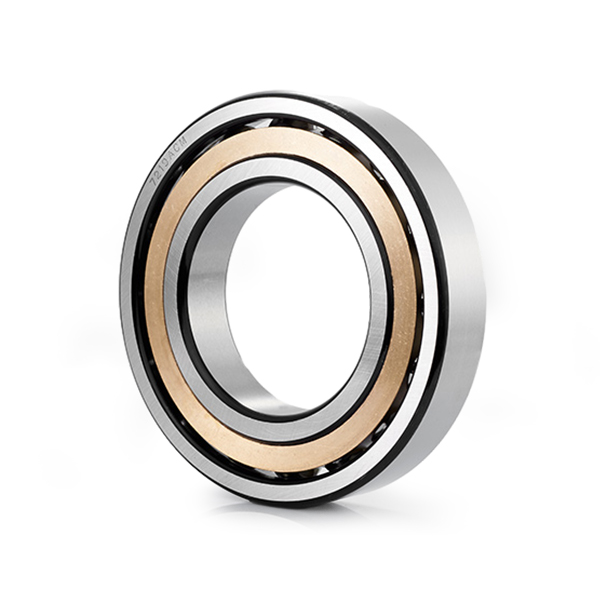

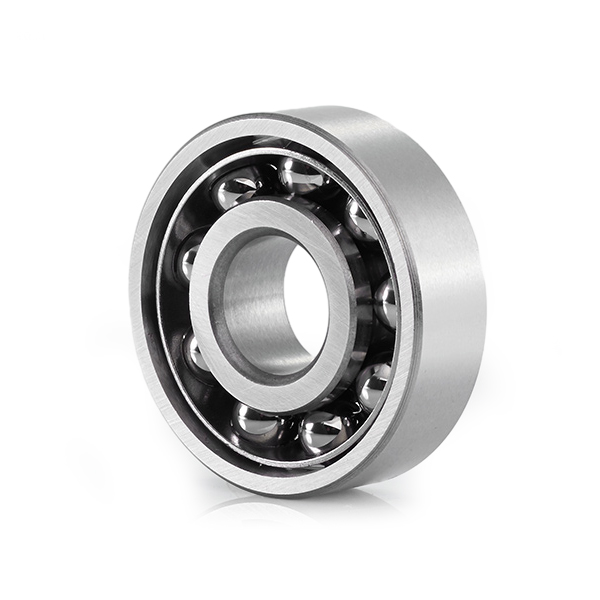

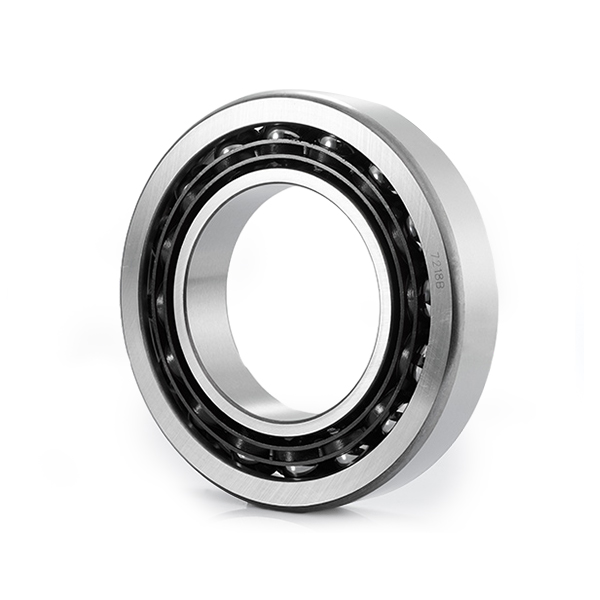

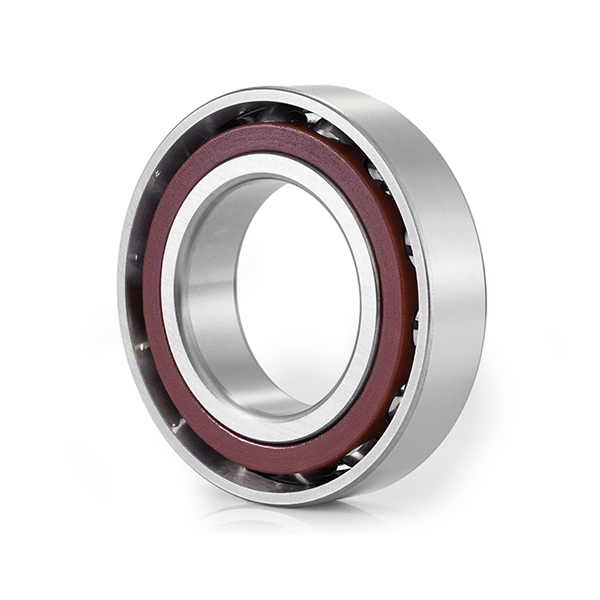

Egysoros ferde érintkező golyóscsapágy

Melyek az egysoros szögérintkezős golyóscsapágy főbb műszaki jellemzői

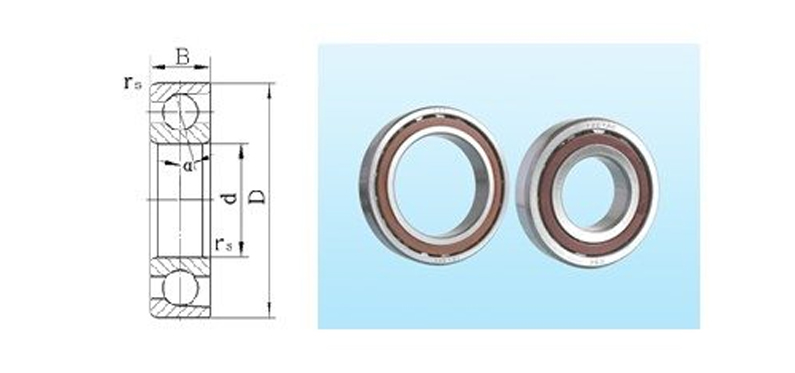

1. Az egyik megkülönböztető jegye egysoros ferde érintkező golyóscsapágyak az érintkezési szög kialakítása. Az érintkezési szög az acélgolyó és a belső és külső gyűrűs futópálya és a csapágytengely közötti érintkezési vonal szögét jelenti. A gyakori érintkezési szögek 15°, 25° és 40° stb. Különböző terhelési feltételekhez különböző érintkezési szögek alkalmasak. Az érintkezési szög növelése javíthatja a csapágy axiális teherbíró képességét, de növeli a súrlódást és a hőt is. A megfelelő érintkezési szög kiválasztása az adott alkalmazási forgatókönyvnek megfelelően a kulcs a csapágy teljesítményének biztosításához.

2. Az egysoros szögérintkezős golyóscsapágyak másik fontos műszaki jellemzője a négypontos érintkező kialakítás. A csapágy működése során minden acélgolyó négy ponton érintkezik a belső és a külső gyűrűs futópályával. Ez a kialakítás biztosítja a csapágy nagyobb stabilitását radiális és axiális terhelések mellett. Ugyanakkor a négypontos érintkező hatékonyan csökkentheti a szerelési hibák vagy a csapágy deformációja által okozott feszültségkoncentrációt, ezáltal meghosszabbítja a csapágy élettartamát. A nagy pontosságú megmunkálási technológia az egysoros szögérintkezős golyóscsapágyak egyik fontos jellemzője is. A fejlett megmunkáló berendezések és technológia révén a csapágyak méretpontossága, alakpontossága és helyzetpontossága rendkívül magas szintre érhetõ el, ezzel is kielégítve a nagy sebességû, nagy pontosságú átviteli rendszerek követelményeit.

3. Mivel az egysoros szögérintkezős golyóscsapágyak belső axiális alkatrészeket állítanak elő, ha tiszta radiális terhelésnek vannak kitéve, ezeket általában párban kell beszerelni. A párban beszerelt csapágyak háttal egymás melletti konfigurációban (DB), szemtől szembe (DF) és tandem konfigurációban (DT) állnak rendelkezésre. Páros beépítéskor az adott alkalmazási forgatókönyvnek megfelelően megfelelő előfeszítő erőt is ki kell alkalmazni, hogy kiküszöböljük a csapágyon belüli hézagot, és javítsuk a csapágy merevségét és működési pontosságát. Az előfeszítő erőt a csapágyülés vagy a csapágyfedél beállításával lehet kifejteni. vastagság, hullámrugók vagy tárcsarugók stb.

3. Az egysoros ferde érintkező golyóscsapágyak nagy mennyiségű hőt termelnek, amikor nagy sebességgel futnak. Valamennyi hőelvezetési tulajdonság is az egyik fontos műszaki jellemzője. A csapágyak hőelvezetési teljesítményének javítása érdekében általában olajkenést vagy zsírkenést alkalmaznak. Az olajkenés keringtetéssel érhető el. Az olaj elvezeti a hőt a csapágy belsejében, és csökkenti a csapágy hőmérsékletét. A zsíros kenés csökkentheti a súrlódást és a hőt a nagy teljesítményű zsír kiválasztásával. A csapágy kialakításánál olyan szerkezeteket is figyelembe kell venni, mint a hőelvezető lyukak és a hőelvezető hornyok, amelyek növelik a hőelvezetési területet és javítják a hőelvezetési hatékonyságot.

4. Az egysoros szögérintkezős golyóscsapágyak tervezése és gyártási folyamata során figyelmet fordítanak a tartósság és a megbízhatóság javítására. A kiváló minőségű anyagok kiválasztásával, a szerkezeti tervezés optimalizálásával, a feldolgozási pontosság javításával és a szigorú minőség-ellenőrzéssel biztosíthatjuk, hogy a csapágyak továbbra is stabil teljesítményt tudjanak fenntartani kemény munkakörülmények között. Ugyanakkor a csapágyak élettartamának meghosszabbítása érdekében a használat során ügyelni kell a helyes beszerelési, kenési és karbantartási módszerekre is.
